多軸傾斜回転ステージ

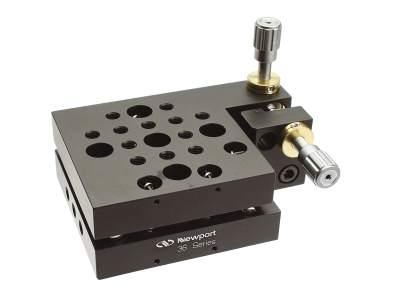

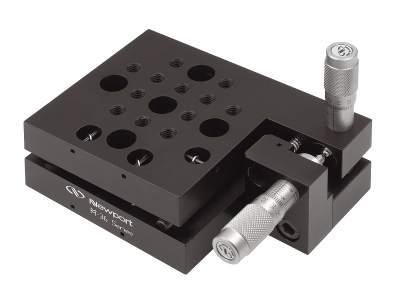

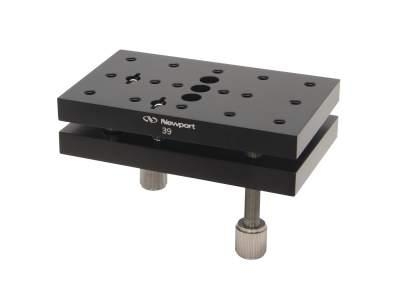

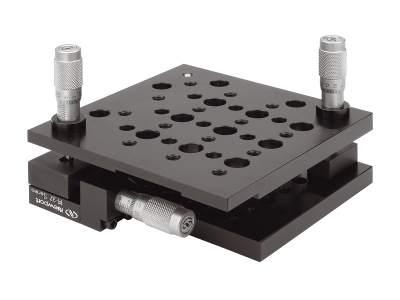

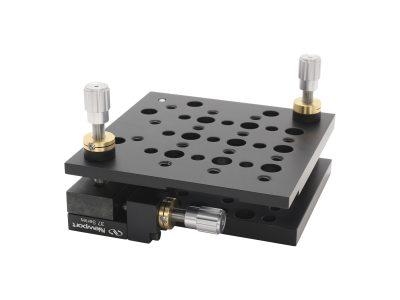

多軸傾斜ステージを使用すると、光学部品の位置決めの際の傾斜や回転角を調整できます。研磨仕上げの焼き入れ鋼製ボールピボットと、焼 き入れ鋼製シートに作用するスプリングで予荷重をかけた先端の丸い調整機構を使用した動力学設計です。 モデルM-36は、傾斜角の調整と動力学的ピボットを中心とした回転角の調整が可能で、ポインタとして使用するのに適しています。部品をマイクロメータと同じ側にマウントすると、回転によって方位角を調整できます。マイクロメータとは反対の側にマウントした部品は、平面上で回転します。 モデルM-37は3軸の回転角を調整できる自由度を備えています。2方向の傾斜と回転角の調整が可能で、部品を任意の面に平行に配置することができます。XYZステージと組み合わせて使用すると、全部で6軸のポジショニングの自由度が得られます。 モデル39は2軸の回転角の調整が可能で、マウントした部品を任意の面と平行にセットすることができます。角度の調整は40ピッチの調整スクリューで行います。
