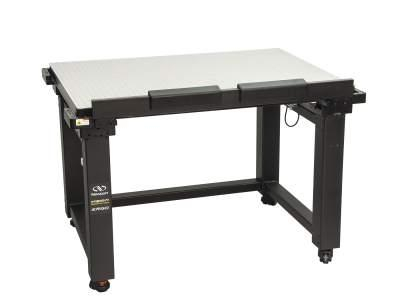

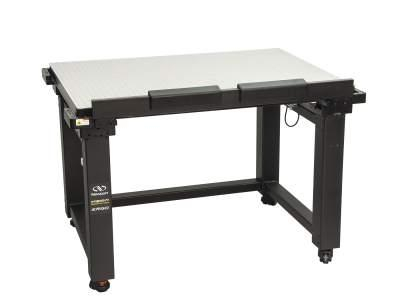

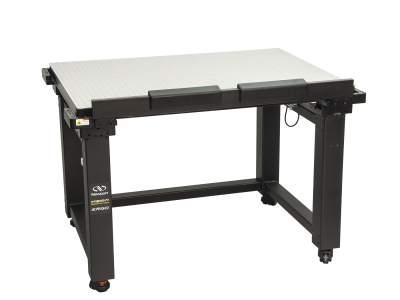

Vision Isostation™ ワークステーション SGグレード固定脚 Ergonomic バージョン

Scientific Grade Vision IsoStation™光学ワークステーションは、SGシリーズ4.8 mmトップスキンハニカムブレッドボードトップとユーザーフレンドリーなデザインを特長としており、高度なアプリケーションに堅牢な振動制御性能を提供します。
剛性のある支持脚を備えたプレシジョングレードエルゴノミックビジョンIsoStation™は、着席したユーザーを念頭に置いて設計され、オリジナルのVision IsoStationから多くのユニークで革新的な機能を継承しています。

・精密グレードのモーダルダンピング光学ブレッドボード
・空気圧絶縁への現場アップグレードが可能な剛性のある支持脚
・迅速かつ簡単に設置できるように、ロールオフクレートで完全に組み立てられて出荷されます
・2フィート四方で±0.004インチの表面平坦度
・統合された気泡レベル、地震抑制およびフロート高さ表示
・ワークステーションをカスタマイズするための幅広いアクセサリ

仕様

  • タイプ:Vision Isostation光学ワークステーション
  • プラットフォーム:Scientific Grade光学ブレッドボード
  • モーダルダンピング:4つのサイドパネルすべてに特許取得済みのモーダルダンパー
  • ブロードバンドダンピング:拘束層コア、ダンピングされた作業面、複合エッジ仕上げ
  • 作業面:厚さ4.8 mmの強磁性430ステンレス鋼
  • 表面の平面度:±0.004インチ(0.1 mm)、2フィート(600 mm)四方
  • コアデザイン:六角ハニカム、垂直に結合したクローズドセル構造、0.010インチ(0.25 mm)の鋼板材料、0.030インチ(0.76 mm)のトリプルコアインターフェース
  • ボトムスキンの素材:厚さ3.4 mmの炭素鋼
  • 取り付け穴:M6(M-バージョン)
  • 取り付け穴パターン:25 mmグリッド(M-バージョン)
  • 取り付け穴の境界:12.5 mm(M-バージョン)
  • 取り付け穴のタイプ:皿穴付きのカット(転造ではない)ねじ
  • 穴のシーリングタイプ:簡単なコニカルカップ、深さ0.75インチ(19 mm)、非腐食性の耐衝撃性ポリマー材料
  • ワークステーションサポート:固定サポート脚

Vision IsoStation™光学ワークステーションの概要
Vision IsoStation™オプティカルワークステーションは、業界をリードするパフォーマンスとユーザーフレンドリーな機能とアクセサリーをご提供します。すべての機能とアクセサリは、設置、セットアップ、ラボのスペースの利用を容易にするために特別に設計されています。

SG光ブレッドボードブロードバンドダンピングパフォーマンス
SG光学ブレッドボードの厚さ4.8 mmの作業面は、ハニカムコアをシールして作業面を湿らせる役割を果たす高分子材料に接着されています。トラスハニカムは垂直に結合されており、堅固なトリプルコアインターフェースを可能にします。サイドパネルは、非常にダンピングされたエポキシでシールされた木材複合材でできています。複合材の木製面は構造に大きなダンピングを実現し、別の共振源を排除します。減衰性能が評価され、コンプライアンス曲線で表されます。より優れた性能については、特許取得済みのモーダルダンピングを備えたPGグレードprecision grade optical breadboardsの光学ブレッドボードをご覧ください。

革新的に設計されたプラットフォームインターフェイス
Vision IsoStationは、ドッキングサーフェスとして機能する4つのコーナー制約、アクセサリマウント、およびブレッドボードをフレームの上に保持するための拘束で構成される独自のプラットフォームインターフェイスを備えています。このインターフェイスには、フロートの高さインジケーターとフレームのバブルレベルも備わっており、セットアップと設置がこれまで以上に簡単になっています。これらの同じ機能は、システムを別のラボに移動する場合や、システムのパフォーマンスを確認する必要がある場合にも役立ちます。

完全に組み立てられた状態で出荷
Vision IsoStationの機能は、プラグアンドプレイが可能な新しい配送パッケージ実現しました。ブレッドボードはフレームにプリインストールされた状態で出荷されるため、ユーザーはインストール中に重いブレッドボードを持ち上げる必要がありません。

Vision IsoStation光学ワークステーションで利用可能なアクセサリ
Vision IsoStationアクセサリは、現代の科学的および生物学的調査のために特別に設計されています。システムを完成させるためのアクセサリーの詳細についてはこちらVision IsoStation Accessories をご参照ください

剛体フレームから分離フレームへの現場アップグレード可能性
Vision IsoStationは、ユーザーの柔軟性を最大限に考慮して設計されています。ワークステーションのリジッドフレームバージョンを購入し、後で分離フレームにアップグレードする場合は、Newportに連絡して、現場でシステムを簡単にアップグレードできるアップグレードキットupgrade kitをご確認ください。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格
M-VIS3648-PG2-ERGN
Ergonomic Vision Isostation, 900 x 1200 x 59 mm PG Breadboard, Rigid
お問合せ
お問合せ
Ergonomic Vision Isostation, 900 x 900 x 59 mm PG Breadboard, Rigid
お問合せ
お問合せ
Ergonomic Vision Isostation, 900 x 1500 x 59 mm PG Breadboard, Rigid
お問合せ
お問合せ
