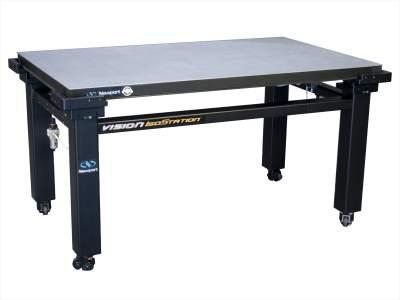

Vision Isostation™ ワークステーション IGグレード固定脚

仕様

• タイプ：Vision Isostation光学ワークステーション
• プラットフォーム：工業用グレードの光学ブレッドボード
• モーダルダンピング：いいえ
• ブロードバンドダンピング：拘束層コア、ダンピングされた作業面、複合エッジ仕上げ 厚さ：59 mm（2.3インチ）
• 作業面：厚さ3.4 mmの強磁性430ステンレス鋼
• 表面の平面度：2フィート（600 mm）の正方形で±0.006インチ（0.15 mm）
• コアデザイン：ハニカム構造、垂直に結合したクローズドセル構造、0.010インチ（0.25 mm）の鋼板材料、0.030インチ（0.76 mm）のトリプルコアインターフェース
• ボトムスキンの素材：厚さ3.4 mmの炭素鋼
• 取り付け穴：M6（M-バージョン）
• 取り付け穴パターン：25 mmグリッド（M-バージョン）
• 取り付け穴の境界：12.5 mm（M-バージョン）
• 取り付け穴のタイプ：皿穴付きのカット（転造ではない）ねじ
• 穴のシーリングタイプ：コニカルカップ、深さ0.75インチ（19 mm）、非腐食性の耐衝撃性ポリマー材料
• ワークステーションサポート：固定サポート脚

Vision IsoStation™光学ワークステーションの概要
Vision IsoStation™オプティカルワークステーションは、業界をリードするパフォーマンスと、ユーザーフレンドリーな機能とアクセサリーをご提供します。すべての機能とアクセサリは、設置、セットアップ、ラボのスペースの利用を容易にするために特別に設計されています。

IG光ブレッドボードブロードバンドダンピングパフォーマンス
IG光学ブレッドボードの厚さ3.4 mmの作業面は、ハニカムコアをシールして作業面をダンピングさせる働きをする高分子材料に接着されています。
トラスハニカムは垂直に結合されており、堅固なトリプルコアインターフェースを可能にします。サイドパネルは、非常に減衰されたエポキシでシールされた木材複合材でできています。複合材の木製面は構造に大きなダンピングを実現し、別の共振源を排除します。
コンプライアンスカーブは、特定の加振力と周波数に対するブレッドボード構造の位置の動きを示します。赤は、理想的な光学ブレッドボードが相対運動なしでどのように機能するかを示す剛体ラインです。青い線は、IGブレッドボードの固有振動数と、それらが剛体の振動数からどのように逸脱するかを示しています。

革新的に設計されたプラットフォームインターフェイス
Vision IsoStationは、ドッキングサーフェスとして機能する4つのコーナー制約、アクセサリマウント、およびブレッドボードをフレームの上に保持するための拘束で構成される独自のプラットフォームインターフェイスを備えています。フロートの高さインジケーターとフレームのバブルレベルも備わっており、セットアップと設置がこれまで以上に簡単になっています。これらの同じ機能は、システムを別のラボに移動する場合や、システムのパフォーマンスを確認する必要がある場合にも役立ちます。

完全に組み立てられた状態で出荷
Vision IsoStationは、プラグアンドプレイが可能な新しい配送パッケージを設計しました。ブレッドボードはフレームにプリインストールされた状態で出荷されるため、ユーザーはインストール中に重いブレッドボードを持ち上げる必要がありません。

Vision IsoStation光学ワークステーションで利用可能なアクセサリ
Vision IsoStationアクセサリは、現代の科学的および生物学的調査のために特別に設計されています。システムを完成させるために提供される人間工学に基づくアクセサリーの詳細はこちら > Vision IsoStation Accessories

固定フレームから空気除振フレームへの現場アップグレード
Vision IsoStationは、ユーザーの柔軟性を最大限に考慮して設計されています。ワークステーションのリジッドフレームバージョンを購入し、後で分離フレームにアップグレードする場合は、現場でシステムを簡単にアップグレードできるアップグレードキットをご注文ください。
