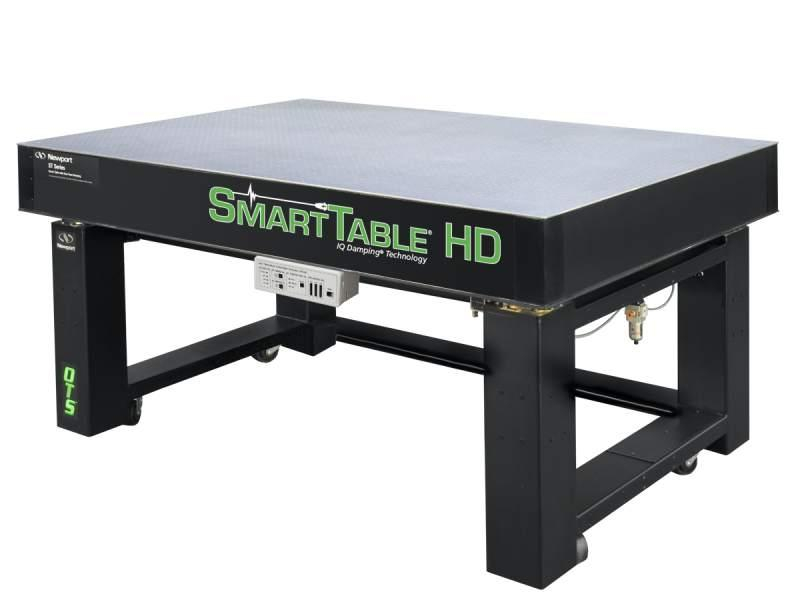

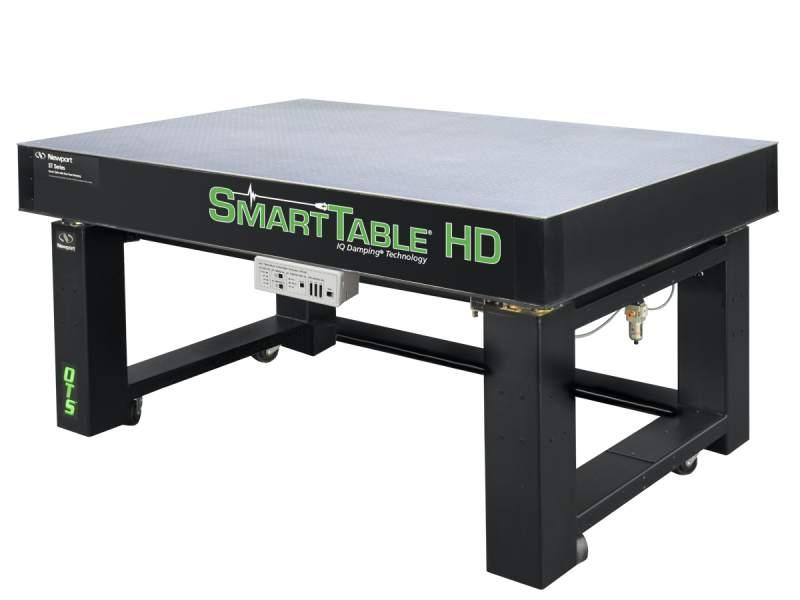

SmartTable® OTS™ SST　ハイブリッド光学除振台システム

仕様

• タイプ：SmartTable OTS-SST光学テーブルシステム
• チューンドダンピング：2つの精密調整済みダンパー
• アクティブダンピング：2つのIQアクティブダンパー
• 光学テーブルサポート：空気アイソレーター
• 作業面の高さ：

1. 36.7±0.5インチ（8インチの厚いテーブル）
2. 40.7±0.5インチ（12インチの厚いテーブル）

• 作業面：厚さ4.8 mmの強磁性430ステンレス鋼
• 表面の平面度：±0.004インチ（0.1 mm）、2フィート（600 mm）四方
• 取り付け穴のタイプ：M6（M-バージョン）
• 取り付け穴パターン：25 mmグリッド（M-バージョン）
• 取り付け穴の境界：12.5 mm（M-バージョン）
• 英数字グリッドラベル：あり
• 穴のシーリングタイプ：コニカルカップ、深さ0.75インチ（19 mm）、非腐食性の耐衝撃性ポリマー材料
• コアデザイン：トラスハニカム、垂直結合クローズドセル構造、0.010インチの鋼板材料、0.030インチのトリプルコアインターフェース
• ボトムスキン材質：厚さ4.8 mmの炭素鋼

アクティブおよびブロードバンドチューニングのダンピングパフォーマンス
SSTシリーズSmartTable HD光学テーブルトップは、すべてのテーブルトップの中で最高の減衰性能を発揮します。ブロードバンドダンピングは、厚さ4.8 mmのテーブルスキン、ブロードバンド振動を減衰させる拘束層コア、ダンピングされた作業面によりスキンの共振を排除し、コンポジットエッジ仕上げによりサイドウォールの共鳴を排除します。 2つの精密に調整されたダンパーは、2つの基本的な構造テーブルモードとその全体の高調波を選択的に除去します。 2つのIQアクティブダンパーは、振動を感知し、振動の反対位相でシェーカーを駆動して振動を打ち消すことにより、光学テーブルの中周波数共振に効果的に対処します。
コンプライアンスカーブは、特定の加振力と周波数に対する構造の位置の動きを示します。赤い破線は、理想的な光学テーブルが相対運動なしでどのように機能するかを示す剛体線です。青い線は、光学テーブルの固有振動数と、これらが剛体の固有振動数からどのようにずれているかを示しています。赤い線は、アクティブダンピングがオンになっているテーブルトップの完全なダンピングパフォーマンスを示しています。

調整されたマスダンピング　-　最も効果的なパッシブダンピング法
ハイブリッドダンピングおよびアップグレード可能なSmartTable®光学テーブルシステムは、テーブルの共振を排除する高精度Tuned Mass Damping（TMD）テクノロジーを備えています。
TMDは、主要な共振モードの周波数で必要な場所に減衰の努力を集中させるため、すべての既知の受動減衰方法の中で最も効果的な方法です。有名なグランドキャニオンスカイウォーク、台北101ビル、NASAのアレスIロケットなど、ダンピングの効率と効果が高いため、さまざまな業界で広く使用されています。
中程度の量の振動エネルギーをブロードバンド全体に均等に吸収する、当社のトップ競合他社のブロードバンドダンピングメソッドと比較して、調整されたマスダンピングメソッドは、共振をターゲットとし、その結果、はるかに効果的です。
正確に調整されたダンパーは25 Hzから最低525 Hzまで機能し、大きな光学テーブルで最適なダンピングの機会を生み出します。その共振は、競合他社の広帯域周波数範囲の外にあることがよくあります。工場で調整すると、ダンパーはしっかりとロックされ、テーブルの輸送中に周波数がシフトすることはありません。

インテリジェントQ（IQ）アクティブダンピングテクノロジー
SmartTable光学テーブルトップの中核は、インテリジェントQ（IQ）ダンピングと呼ばれる高度なダンピングテクノロジーです。光学テーブルトップ設計に2組のセンサーとアクチュエーターを組み込むことにより、ミラーマウント、ポストなど光学テーブル上のコンポーネンツの共振周波数に相当する、80〜550 Hzの光学テーブルの中周波数共振に効果的に対処します。外部コントローラーを使用して信号処理を調整し、高速かつ正確な減衰応答を可能にします。センサーとアクチュエータの各ペアは、個別の制御チャネルによって制御されます。センサーは振動を感知し、アクチュエーターは振動を補償する信号を出力します。プリアンプとバンドパスフィルターは、センサー出力信号をデジタルコントローラーに送る前に調整します。デジタルコントローラーは、シェーカーの動的応答を補償し、位相を修正して目的の周波数範囲で変位と力の位相差を（-π/ 2）に近づける再帰フィルターを実装します。

ワンボタンオートチューニングで簡単設定
SmartTableアクティブダンピング製品は、セットアップと操作が簡単です。 IQダンパーをコントローラーに接続し、コントローラーの[自動調整]ボタンを押すだけで、システムはテーブルの共振を自動的に検出し、ゲインパラメーターを設定します。調整が完了すると、ダンパーが作動して、卓上での振動をリアルタイムで減衰させます。この機能により、ユーザーはさまざまなペイロードまたはペイロード分布でのテーブルパフォーマンスを向上させることができます。最大のダンピングパフォーマンスを実現するためにセットアップに大きな変更がある場合は、[自動調整]を押します。

24時間年中無休の振動監視機能
ST-300アクティブダンピングコントローラーには、ユーザーがFFTプロット、時間応答プロットを生成し、グラフを保存したり、さらに分析するためにデータをエクスポートしたりできる強力で直感的なソフトウェアが付属しています。また、ST-300ソフトウェアは、10〜820 Hzの時間連続振動データモニタリングを提供し、長時間の実験用のシステムトラブルシューティングツールとして使用できます。

最小化された光学テーブル表面振動
IQダンピングシステムがアクティブになると、テーブル上の動きが最小化されます。アクティブダンピングは、特に重要なミラーマウント、ポストなどの光学部品の共振周波数に相当する100〜300 Hzの範囲で、ランダムな励起によって作成された振動スペクトルの主要な共振振動ピークを排除します。 Newport社では、自社の各種光学マウントの共振周波数データーを元に、共振周波数のピークを押さえるダンピングを行っています。

最速の調整時間
IQアクティブダンピングと精密に調整されたパッシブダンピングテクノロジーを1つのテーブルトップに備えたSSTシリーズは、アクチュエータとセンサーのペアの全動作範囲にわたって最も正確でタイムリーな補償を提供し、困難なアプリケーションに対して最も静かな作業面を提供します。

堅牢で柔軟な空気圧絶縁フレームのサポート
SmartTable OTS光学テーブルシステムは、ユーティリティを最大化し、占有スペースを最小化し、構造的剛性を最適化するように設計された、頑丈で多機能のサポートフレームを備えています。支持脚には、光学テーブルの環境からの振動を受動的に吸収する空気アイソレーターが備わっています。フレームには、システムの運搬を容易にするための水平脚とキャスターが付いています。さまざまなアクセサリがSmartTable OTSフレームと互換性があり、光学テーブルシステムのカスタマイズに使用できます。

高性能空気式防振装置
支持フレームの空気式振動絶縁装置は、特許取得済みのStabilizer™ハイブリッドチャンバー設計を特徴としており、小型の初期チャンバーと層流ディスクで接続された第2のダンピングチャンバーで構成されています。最初のチャンバーのサイズが劇的に減少するため、アイソレーターはコンプライアンスボリュームの一部として2番目のチャンバーを使用するようになり、特定のパッケージサイズのコンプライアンスボリュームが大幅に増加し、固有振動数が大幅に低下します。さらに、層流減衰要素を独自に組み込むことで、ピストンの動きと減衰室の空気の流れとのつながりが改善され、特定のピストン変位に対してより高い減衰力が発生し、より速く効率的な減衰が実現します。また、共振時の増幅を低下させ、分離帯域幅と整定時間を改善します。防振性能は、アイソレータ脚の機械的フィルタリング特性を示す伝達率曲線によって特徴付けられます。床の振動が脚を介してテーブルトップに伝達される量です。

SmartTablesによるナノ構造イメージングの改善
上の画像に示されているナノ構造は、Newport SmartTable光学テーブルトップを基に構築および画像化されています。左側の画像は、SmartTableアクティブダンピングを無効にして作成されています。右の画像は、SmartTableアクティブダンピングを有効にして作成されています。画像のソース：Steven E. Kooi、Ph.D。 MIT Solderナノテクノロジー研究所研究所エンジニア

SmartTable HDの典型的なアプリケーション
多くのアプリケーションは、SmartTable HDプラットフォームの恩恵を受けることができます。 SmartTableは、従来の光学テーブルと比較して、広い周波数範囲でリアルタイムに振動を検出して減衰し、複数の共振ピークを正確かつ正確に減衰して、アプリケーションに静かなプラットフォームを提供します。 SmartTable HDは、ニューポートの精密調整可能なパッシブダンパーを備え、すでにパッシブダンピングされたプラットフォームに2つのアクティブIQダンパーを追加し、業界で最も静かなプラットフォームを提供します。

・超解像顕微鏡
・一定の荷重変化を伴う超精密ナノ構造の研究と製造アプリケーション
・超長時間露光ホログラフィー、分光法、顕微鏡法
・最高の振動制御プラットフォームを必要とするあらゆるアプリケーション

Optical Table Selection Guide

Newportは、ブロードバンドダンピングRPRシリーズオプティカルテーブル、精密同調ダンピングRSシリーズオプティカルテーブル、IQダンピングテクノロジーを備えたアクティブダンピングSmartTableオプティカルテーブルなど、さまざまなオプティカルテーブルを提供しています。当社の光学テーブルソリューションは、パフォーマンス、予算、納品のニーズに合わせて設計されています。共焦点顕微鏡、分光法、干渉法などの非常に要求の厳しいアプリケーションから、低予算でのアプリケーションまで、ニューポートはそれらすべてに適した光学テーブルを備えています。

Table Top Series	Hybrid SmartTable	Active SmartTable	Upgradable SmartTable1	Passive RS4000	Passive RS2000	Broadband RPR
Applications	Check Out Our Complete Optical Table Selection Guide
Active IQ Dampers	2	2	0 ⇒ 2	0	0	0
Precision Tuned Dampers	2	0	2	6	2	0
Broadband Damping	Constrained Layer Core, Damped Working Surface, Composite Edge Finish
Damping Performance	★★★★	★★★	★★★★	★★★	★★	★
Cost	$$$$	$$$$	$$$$	$$$	$$	$
Working Surface	4.8 mm Thick 430 Ferromagnetic Stainless Steel
Bottom Skin	4.8 mm Thick Carbon Steel
Core Design	Vertically Bonded Trussed Honeycomb
Side Panels	Highly Damped Composite Wood
Mounting Holes	Individually Sealed
Mounting Threads	1/4-20 (M6) on 1 in. (25 mm) Grid
Standard Tabletops	SST	ST	ST-UT2	RS4000	RS2000	RPR
Other Standard Versions	N/A	N/A	N/A	Cleanroom	Double Density	Non-Magnetic
Table Supports	Check Out Our Optical Table Supports
Table and Support Systems2	OTS-SST Isolated	OTS-ST Isolated Rigid	OTS-UT2 Isolated Rigid	N/A	INT4 Isolated Rigid	INT2 Isolated Rigid
Compliance Curve3

1. Upgradable SmartTable can be field upgraded to Hybrid SmartTable by installing two active IQ dampers.
2. Table system is offered with pneumatic isolation support or rigid support. The table top in table system has different leg mounting holes than standalone table tops.
3. The compliance curve is based on a 4 ft x 8 ft x 12 in table top.
