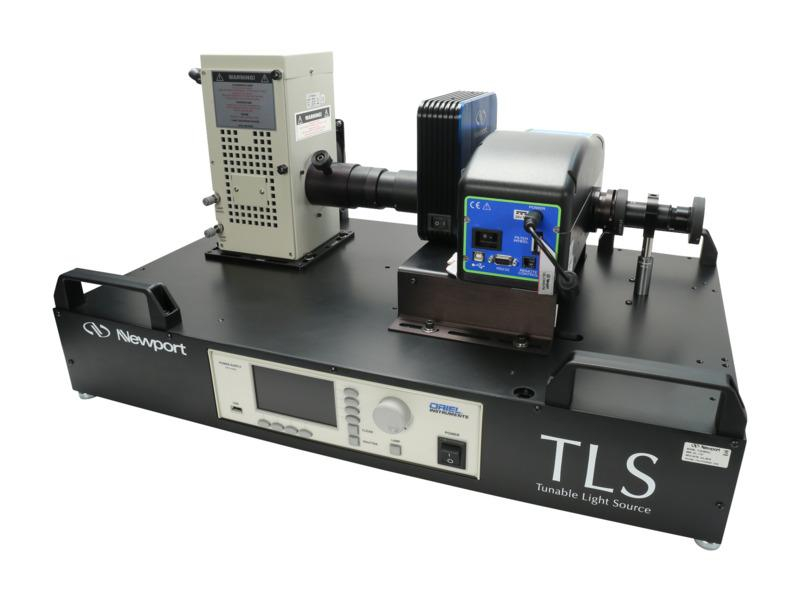

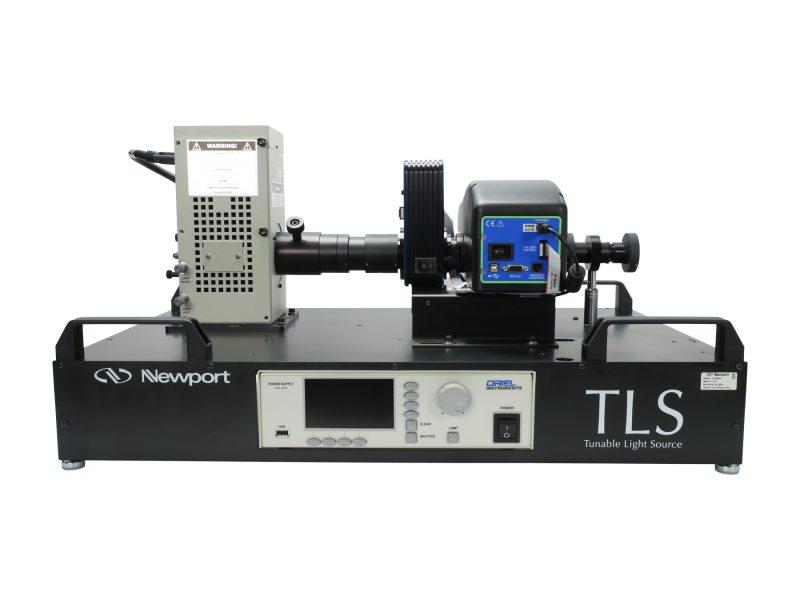

TLS130B 波長可変光源

TLS130B 波長可変光源は、追加の光強度と簡素化されたデータ収集機能を求めるユーザー向けに、標準のTLS調整可能光源からのアップグレードを提供します。 これらの光源は、完全に組み立てられ、光学的に事前調整され、個別の特性評価レポートとともに届きます。 幅広い調整範囲とスタンドアロンのスキャンおよびデータ収集機能により、これらの光源は、厳しい要件を持つさまざまな分光アプリケーションに最適です。

・紫外から近赤外までの高輝度可変光源
・組み込みの検出器読み出しおよびユーティリティソフトウェアを備えた統合制御
・回転出力フランジは、柔軟な出力ビーム方向を提供します
・マイクロメーター駆動の可変スリットによる柔軟な解像度調整
・事前調整された光学系を備えた・システムとしてのお届け

高輝度出力

TLS130Bシリーズは、以前のものよりもはるかに大きな光出力強度を出力します。 TLS130Bには2つのバージョンがあります。TLS130B-300Xには、オゾンを含まない6258 300 Wキセノンアークランプが含まれています。キセノンアークランプは、太陽のような発光スペクトルと高いUV出力強度により、太陽シミュレーションアプリケーションに役立ちます。それらは、750〜1000 nmの鋭い輝線を備え、紫外および可視の波長範囲全体で通常滑らかな出力曲線を示します。 QTHランプと比較して、キセノンアークランプは、モノクロメータのスループットが高く、発散角が小さくなっています。 242 nm未満の紫外線は有毒なオゾンを生成します。当社のTLSで使用されているキセノンアークランプはオゾンを含まないため、260 nm未満の波長放出を必要としないアプリケーションに適しています。 TLSのリサーチランプハウジングで6258を使用するために必要な66160ソケットアダプターは、システムに含まれています。TLS130B-250Qには、6334NS 250 Wクォーツタングステンハロゲン(QTH)ランプが含まれています。 QTHランプは、可視光線から近赤外線までの波長範囲で比較的滑らかな出力曲線を持ち、紫外放射が最小であるため、分光感度測定によく使用される光源です。 6334NSは、TLS130B-250Qで使用するために選択された特殊なQTHランプハンドです。 QTHランプの典型的な動作寿命は、数十時間です。ただし、6334NSの標準的な寿命は300時間です。 TLS130B-250Qには2つの6334NSランプが含まれています。 TLSのリサーチランプハウジングで6334NSを使用するために必要な60043ソケットアダプターは、システムに含まれています。

5 nm、10 nm、20 nm、30 nmのバンド幅を選択できる調整可能なブロードバンド出力。

TLS130Bシリーズのセットアップには、Cornerstone 130モノクロメータが含まれています。このモノクロメータは、Czerny-Turnerモノクロメータの非対称面内バージョンに基づいています。光学構成は、迷光を排除して収差を最小限に抑えながら、高解像度と最大スループットを確保するように設計されています。固定スリットアセンブリは入力ポートにあり、マイクロメータ駆動スリットはモノクロメータの出力ポートにあります。これにより、モノクロメータのスリット幅を柔軟かつ便利に調整して、あらゆるアプリケーションの解像度と光スループットのニーズを満たすことができます。ユーザーからの簡単な入力コマンドで、統合されたフィルターホイールとモノクロメーターの操作を調整し、TLS130Bから広帯域白色光または単色光を出力します。TLS130Bには、600μm(高さ18 mm)および1240μm(高さ18 mm)の幅の固定スリットが含まれています。

TLS130B-300X:Xeランプの取り付けと調整

TLSシステム内の6258 Xeアークランプが寿命に達し、交換が必要な場合、ランプの交換は、古いランプを取り外して新しいランプを挿入するのと同じくらい簡単です。ランプ間の製造上のわずかな違いにより、新しいランプをTLSに取り付ける場合、多少の調整手順が必要です。上記のビデオに示されているように、この簡単な設置と調整手順は数分で完了します。

TLS130B-250Q:QTHランプの取り付けと位置合わせ

TLSシステム内の6334NS QTHランプが寿命に達し、交換が必要な場合、ランプの交換は、古いランプを取り外して新しいランプを差し込むだけです。ランプ間の製造上のわずかな違いにより、新しいランプをTLSに取り付ける場合、多少の調整手順が必要です。左のビデオに示されているように、この簡単な設置と調整手順は数分で実行できます。

TLSユーティリティデータ取得および制御ソフトウェア

TLSに統合されたOPS電源には、次の分光スキャンに必要なモノクロメータの同時操作と検出器の読み取りを可能にする機器制御およびデータ取得ソフトウェアであるTLSユーティリティが含まれています:透過率/吸収、時間間隔、量子効率、スペクトル応答、および光学力。TLSユーティリティは、Windows 7の32ビットおよび64ビットバージョンと互換性があります。この電源により、USB 2.0接続を介してスタンドアロンPCを制御できます。TLSユーティリティがCornerstone 130Bモノクロメータを自動的に検出し、関連するすべてのコンポーネントを駆動するため、統合されたすべてのコンポーネントのドライバのインストールが簡素化されます。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格
Light Source, Tunable, 350-1800 nm, 250 W QTH
お問合せ
4,006,000円
Light Source, Tunable, 300-1800 nm, 300 W Xenon
お問合せ
4,386,000円
